2-4 Correcteur dérivé (D)

a - Définition

Le correcteur dérivé possède une transmittance de la forme:

Ce correcteur n'est pas réalisable physiquement (le degré du numérateur est supérieur au degré du dénominateur).

L'effet dérivatif est obtenu en utilisant la transmittance , avec t très petit.

b - Utilisation

Ce correcteur sert à améliorer la stabilité du système.

Son inconvénient majeur est sa très faible sensibilité aux variations lentes du signal d'erreur.

Ce correcteur est rarement utilisé seul. Si tel est le cas, on le place plutôt dans la boucle de retour, pour éviter que d'éventuelles discontinuités du signal d'entrée ne viennent perturber son fonctionnement.

c - Réalisation

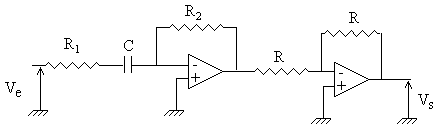

La réalisation pratique d'un tel correcteur peut se faire de la façon suivante:

L'action dérivée est efficace jusqu'aux limites technologiques des amplificateurs opérationnels.
